Équipements
Une station radio, c'est avant tout des choix. Un TRX, quelques antennes, un PC, et tout ce qui permet de transformer une bonne propagation en QSO confirmé. Voici ce qui équipe mes stations HB9VKL et F/HB9VKL.

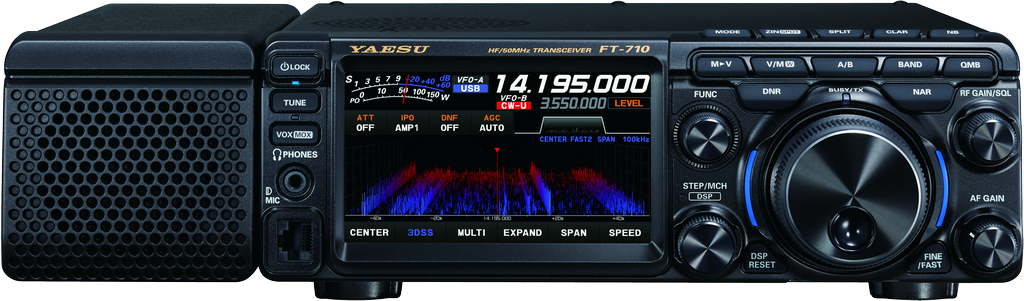

Yaesu FT-710, le cœur de la station
Le Yaesu FT-710 est mon poste principal. Un transceiver moderne, SDR architecture, DSP 32 bits, et un écran TFT qui rend la lecture de la bande plaisante. Compact, il trouve sa place sur le bureau du shack comme dans la caravane en F/HB9VKL.
Je l'utilise principalement en FT8/FT4 via WSJT-X, avec une puissance volontairement réduite à 25 W, largement suffisant pour faire du DX avec une bonne propagation.
Caractéristiques
- Bandes · HF 1.8 → 30 MHz + 50 MHz
- Modes · SSB, CW, AM, FM, RTTY, FT8/FT4, PSK…
- Puissance · 100 W max (25 W typique)
- Architecture · SDR DSP 32 bits, FPGA
- CAT · USB direct vers WSJT-X & RadioLog
Le vrai cœur d'une station
« L'antenne, c'est 90 % du QSO », un dicton qu'on entend souvent et qui dit vrai. J'ai fait le choix de l'écosystème Chameleon Antenna : robuste, modulaire, et conçu pour les contraintes du terrain.
Chameleon EMCOMM II V2
Mon antenne principale au QTH fixe, installée en sloper, point bas à 3 m, sommet à 10 m. Cette configuration en pente donne un excellent compromis entre angles de rayonnement bas (DX) et hauts (régional).
Antenne filaire multi-bandes 1,8 → 54 MHz avec UNUN intégré, capable d'absorber 500 W. Construction militaire, elle encaisse sans broncher les hivers alpins.
Installation
- 📐 Configuration sloper 3 m → 10 m
- 📡 UNUN au point haut, fil en pente vers ancrage
- ⚡ Couverture 160 m → 6 m
- 💪 Encaisse jusqu'à 500 W
Système portable modulaire Chameleon
Pour le portable, j'ai opté pour un système modulaire complet autour de la base HYBRID-MINI. Les différents éléments se combinent pour créer la configuration d'antenne la mieux adaptée au lieu, à la bande et à la propagation visée.
Chameleon HYBRID-MINI
Antenne base à large bande 1,8 → 54 MHz avec transformateur intégré. C'est la pièce centrale sur laquelle viennent se monter les différents éléments rayonnants, un véritable couteau suisse de l'antenne portable.
Les éléments rayonnants & accessoires
Elément delta loop tactique qui se monte sur la HYBRID-MINI. Performances DX, profil bas, look militaire.
Fouet militaire de 2,85 m en sections démontables. Robuste, transportable dans un sac.
Antenne télescopique inox, embase 3/8". Déploiement en quelques secondes.
La grande sœur en 7,6 m. Idéale pour gagner sur les bandes basses (40 m, 80 m).
Extension rigide de 2,65 m pour rallonger une whip ou une télescopique.
Le plan de masse essentiel pour les configurations verticales. 4 radiaux à étaler au sol.
💡 La force du système : je compose mon antenne sur place, en fonction du terrain, de la bande, et de la propagation du moment.
Le portable en action
Les compagnons du TRX
Une station, c'est aussi un écosystème de logiciels, d'accessoires et de petits outils qui rendent l'opérateur efficace.
WSJT-X
Le logiciel de référence pour les modes numériques faibles signaux. FT8, FT4, JT65, JT9, MSK144… Tout passe par lui.
RadioLog
Mon journal radio codé sur-mesure, avec sync auto WSJT-X, enrichissement QRZ.com, génération de QSL personnalisées, export ADIF.
app.hb9vkl.ch →HEIL ProSet Media Pro
Le casque-micro de référence des opérateurs. Capsule HC-6 pour la SSB, isolation des bruits ambiants, confort.

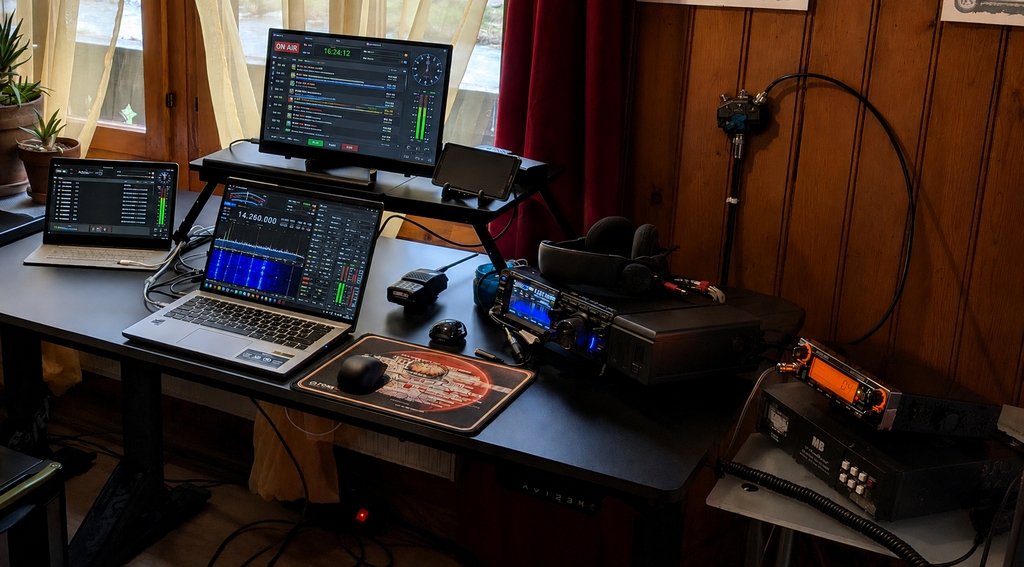

Le shack au complet
Sur le terrain, à la maison ou sur la route
Découvre où tout ce matériel s'installe vraiment : la station fixe au QTH des Diablerets, ou la station nomade en France.
